Descrizione

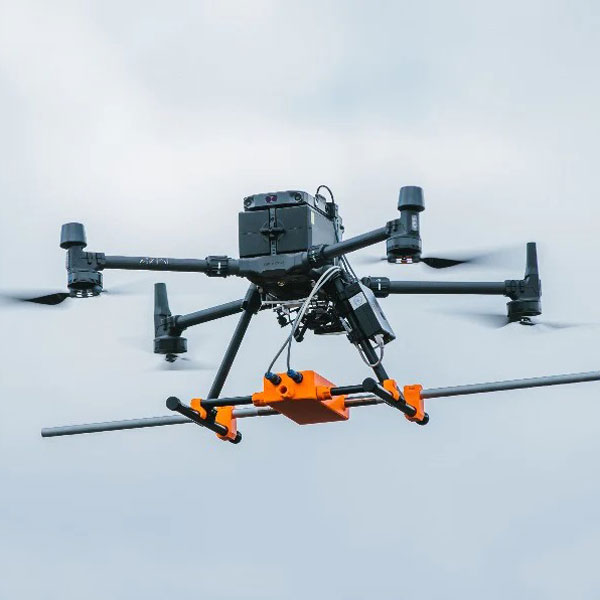

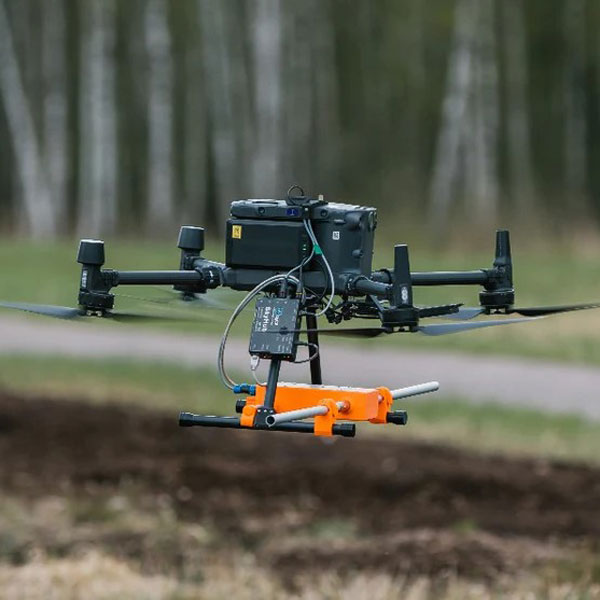

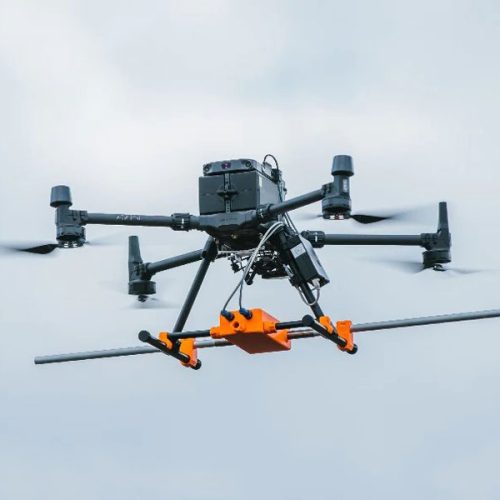

Georadar per DJI Matrice 350 RTK Aero LF

Sistema GPR: Sistemi Radar Zond Aero LF (bassa frequenza)
Hardware del computer di bordo SkyHub
Pacchetto software SkyHub per GPR
Funzionalità True Terrain Following per droni DJI
Altimetro
Licenza perpetua UgCS EXPERT
Licenza perpetua di UgCS Mapper
Assemblaggio e collaudo del sistema integrato (o assistenza remota)
Addestramento: corso completo GPR aviotrasportato

Sistema GPR extraleggero, adatto a droni di medie dimensioni come DJI M300/M350 RTK.

Zond Aero LF per dji Matrice 350 rtk è un sistema GPR estremamente personalizzabile in termini di frequenze disponibili, è stato testato con antenne nella gamma 50…400 MHz rendendolo il sistema più versatile nel nostro portafoglio. Per impostazione predefinita viene fornito con 3 set di dipoli per 300, 150 e 100 MHz . Dipoli per altre frequenze sono disponibili su richiesta OPPURE puoi anche tagliare i dipoli forniti per ottenere la frequenza centrale richiesta per il tuo GPR!

Esempio di dipoli da 50MHz impostati per la massima penetrazione .

Utilizza il campionamento in tempo reale (RTS) con elevato stacking hardware, fornendo dati ad alta risoluzione e basso rumore.

Include una scatola di trasporto e supporti per il drone DJI M300/M350 RTK. Su richiesta sono disponibili supporti per altri tipi di droni.

Codice HS: 90158020 (strumento meteorologico, idrologico, geofisico)

Tieni presente che per utilizzare questo GPR con i droni è necessario ordinare componenti e software aggiuntivi. Si consiglia di ordinare un set completo .

Tipo	Sistema Ground Penetrating Radar a canale singolo con antenna a dipolo non schermata
Frequenza centrale	100, 150, 300 MHz a seconda dell’antenna utilizzata Frequenze personalizzate su richiesta (qualsiasi frequenza 50…400 MHz)
Larghezza di banda operativa	38 – 150, 75 – 300, 150 – 600 MHz (-12 dB)
Campioni	256/512/1024/2048/4096/8192
Frequenza di campionamento	fino a 1.280.000 campioni/secondo (dipende dallo stacking hardware)
Velocità di scansione	fino a 2.500 scansioni/s (dipende dallo stacking hardware)
Uscita del campione	Dati grezzi digitali a 32 bit
Intervallo di tempo per campione	18 CV / 36 CV / 71 CV / 89 CV / 125 CV / 143 CV / 179 CV / 250 CV / 357 CV / 500 CV / 625 CV / 714 CV / 1 ns / 1,25 ns / 2,5 ns
Profondità	fino a 12 metri nel suolo con permettività dielettrica relativa pari a 5 e attenuazione specifica fino a 5 dB/m.
Formato dei dati	Formato dati SEGY geofisico standard (.sgy) con geotagging delle tracce
DOCUMENTAZIONE E SET DI DATI
Scheda dati	Scheda Tecnica Radar Systems Zond Aero LF GPR »»»
Manuale d’uso	Manuale utente SkyHub »»»
Campioni di dati	Set di dati GPR in volo »»»
AMBIENTALE
Temperatura	Temperatura interna da -20°C a 60°C
Umidità	96% senza condensa
Protezione dall’ingresso	IP68 in scatola protettiva (utilizzata per il trasporto e per rilievi a terra) IP52 nella variante aerea
MECCANICO
Peso	0,8 kg – Controller GPR con supporti per il drone 0,1 kg – Antenna 300 MHz Antenna 0,2 kg – 150 MHz Antenna 0,4 kg – 100 MHz
BATTERIA
Variante aerea	La batteria principale del drone viene utilizzata per fornire alimentazione al GPR
COSA C’È NEL KIT
Sistema Zond Aero LF GPR con antenne a frequenza centrale da 100, 150, 300 MHz Software di acquisizione/elaborazione dati Prism 2 Custodia da trasporto NANUK per controller GPR Tubo per antenne Kit di montaggio per fissare il sistema GPR sul drone DJI M300/M350 RTK

Radar di penetrazione del terreno Zond Aero LF più tutti i componenti e il software necessari per l’uso con i droni DJI Matrice 350 rtk /M300/M600 (drone non incluso).

Per altre tipologie di droni chiedere preventivo.
