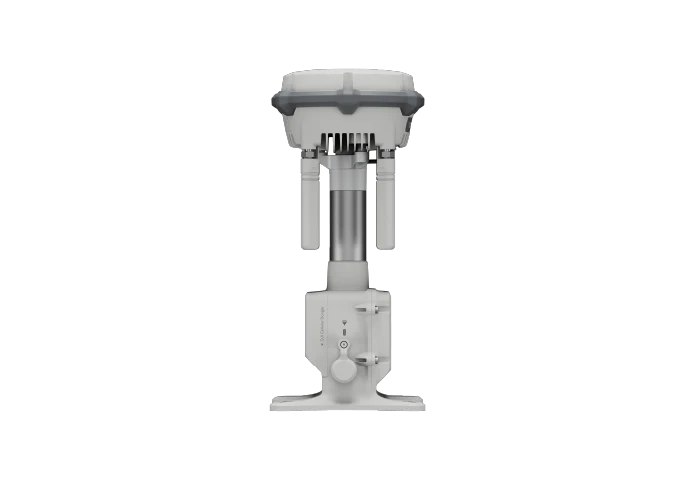

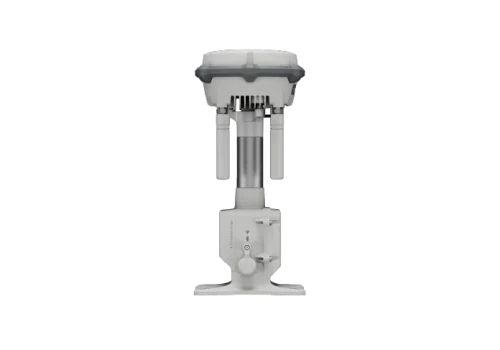

D-RTK 3 Relay Fixed Deployment Version

D-RTK 3 Relay Fixed Deployment Version

La Stazione Multifunzionale D-RTK 3 di DJI rappresenta un’avanzata innovazione tecnologica nel settore dei droni e delle operazioni di rilevamento aereo. Questo dispositivo integra antenne e moduli di ricezione ad alte prestazioni, capaci di monitorare e risolvere i dati provenienti dai principali sistemi globali di navigazione satellitare, offrendo una precisione a livello di centimetri. In aggiunta, supporta più collegamenti di trasmissione dati, permettendo la gestione simultanea di più droni e offrendo una versatilità straordinaria per applicazioni di rilevamento aereo, come quelle eseguite con il DJI Matrice 4TD e il DJI Dock 3.

Funzionalità e Modalità Avanzate della D-RTK 3

Modalità di Stazione Relay: Superare gli Ostacoli con Facilità

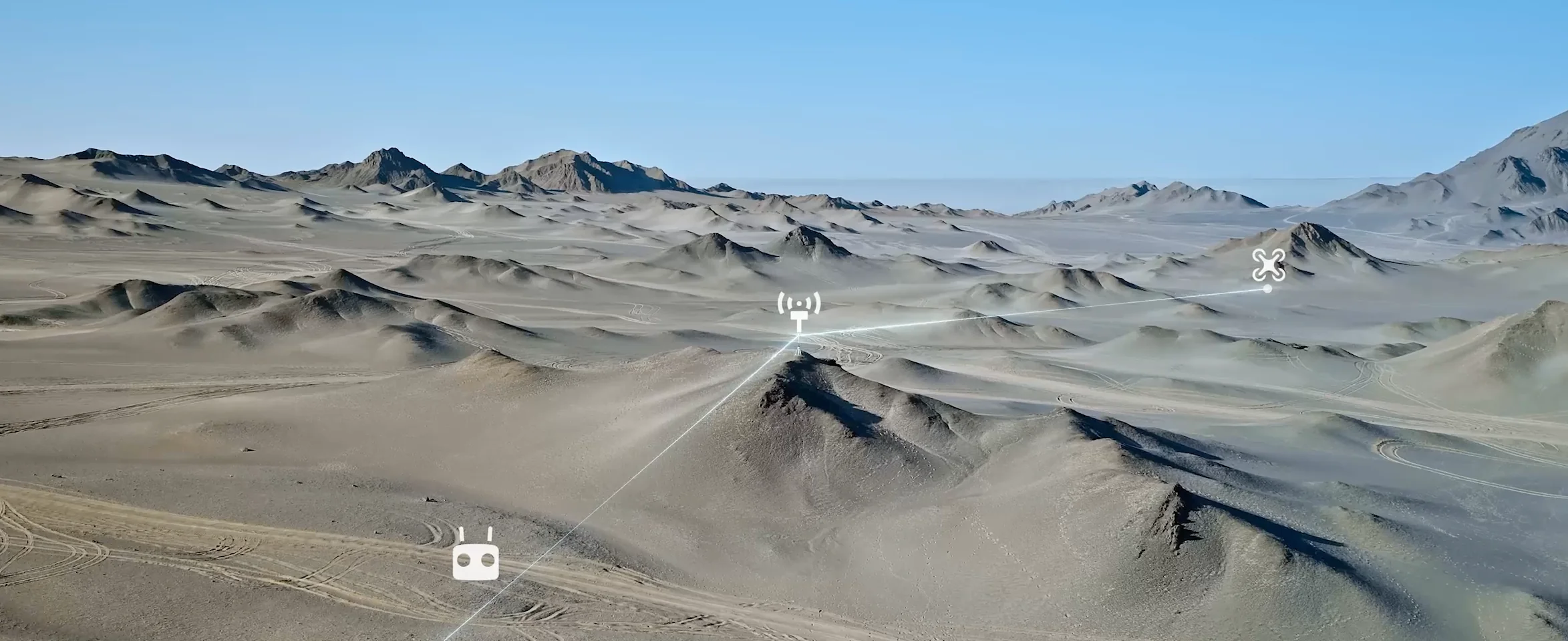

In scenari complessi, come aree urbane densamente popolate o valli circondate da montagne, l’installazione di una D-RTK 3 in modalità stazione relay consente di estendere la portata operativa del drone, anche quando ostacoli fisici come edifici o colline possono interferire con la trasmissione del segnale. Posizionando la stazione a un’altezza strategica, la D-RTK 3 aumenta significativamente la distanza di trasmissione del segnale video per il DJI Matrice 4 e la serie Matrice 4D, raggiungendo una portata operativa fino a 25 chilometri. Questo permette di mantenere comunicazioni stabili tra il drone, la stazione di base e il radiocomando anche in ambienti difficili, garantendo un’operazione fluida e sicura.

La funzione di rilevamento degli ostacoli integrata supporta la navigazione del drone attraverso il calcolo in tempo reale della qualità del segnale, permettendo agli operatori di monitorare e ottimizzare la posizione del drone in base alle condizioni in tempo reale.

Funzione Stazione Base: Gestione Simultanea di Più Droni

Un’altra caratteristica innovativa della D-RTK 3 è la sua capacità di fungere da stazione base, che permette la gestione simultanea di più droni in un’area operativa. Grazie alla trasmissione delle immagini tramite quattro antenne direzionali esterne, è possibile trasmettere video a una distanza di 15 km, mantenendo al contempo un segnale stabile in tutte le direzioni. Questo è un vantaggio significativo per operazioni di grande portata, dove è essenziale un controllo centralizzato su diversi droni senza la necessità di configurazioni complesse. Con la D-RTK 3, gli operatori possono facilmente gestire più droni, ottenendo posizioni precise con una precisione a livello di centimetri.

Modalità Rover Station: Precisione e Flessibilità per Rilevamenti Aerei

Oltre a fungere da stazione base, la D-RTK 3 supporta anche la modalità Rover Station, che consente di raccogliere le coordinate dei punti di controllo con una precisione incredibile. Utilizzando questa modalità, i dati raccolti possono essere utilizzati per migliorare la qualità dei rilevamenti aerei, sia in applicazioni di agricoltura di precisione che in ambito industriale o infrastrutturale. La modalità Rover offre flessibilità, permettendo agli operatori di spostarsi liberamente durante i rilevamenti senza compromettere la precisione.

Design e Affidabilità per Operazioni a Lunga Durata

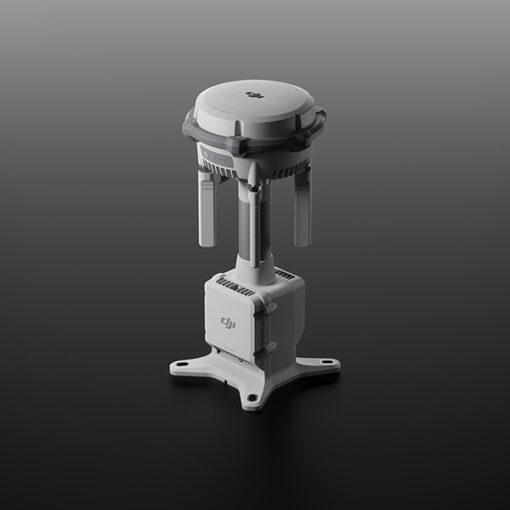

La D-RTK 3 Relay offre una versione per dispiegamento fisso che si adatta facilmente a vari ambienti esterni. Questo modello è progettato per essere installato su strutture verticali come torri, pali della luce o muri di parapetto, ed è in grado di resistere alle condizioni atmosferiche più estreme, con una protezione IP67 che garantisce operazioni stabili anche in ambienti polverosi o umidi. Inoltre, è in grado di operare in una gamma di temperature che va da -30°C a 50°C, riducendo i costi di manutenzione grazie alla sua natura senza manutenzione.

Un altro aspetto fondamentale è la capacità della D-RTK 3 di essere alimentata da diverse sorgenti, come il DJI Airport 3 o altre alimentazioni esterne di terze parti. Questo la rende ideale per operazioni di lunga durata, riducendo la necessità di interventi frequenti da parte del personale tecnico.

Tecnologia di Posizionamento Avanzata: Precisione a Livello di Millimetro

La D-RTK 3 è equipaggiata con una antenna dielettrica a filtro, progettata per garantire il monitoraggio efficace dei satelliti a bassa altitudine. Questa innovazione consente al sistema di mantenere l’accuratezza del centro di fase dell’antenna a livello di millimetro, migliorando significativamente la resistenza alle interferenze causate dal multipath (riflessioni del segnale) e consentendo un posizionamento preciso anche in ambienti complessi, come città o aree industriali con alti edifici.

Inoltre, il modulo ricevitore incorporato permette alla D-RTK 3 di ricevere dati da cinque principali sistemi satellitari, garantendo una risoluzione precisa delle coordinate in tempo reale e una stabilità eccellente anche in ambienti difficili, riducendo notevolmente gli effetti delle distorsioni ionosferiche.

Posizionamento Indipendente ad Alta Precisione (PPP)

La D-RTK 3 integra la tecnologia PPP (Precise Point Positioning) di DJI, che consente al sistema di ottenere una convergenza automatica basata sui satelliti, offrendo una precisione decimetrica anche in situazioni di rete difficili. Attualmente, il sistema supporta il BeiDou PPP-B2b, una soluzione che garantisce prestazioni di posizionamento di altissimo livello anche in condizioni di segnale difficili.

App DJI Enterprise: Soluzioni di Mappatura Integrata

La D-RTK 3 lavora in perfetta sinergia con la nuova app DJI Enterprise, che supporta la gestione e la calibrazione dei punti di controllo a terra (GCP) e la compensazione dell’inclinazione. Utilizzando questa app, è possibile misurare in modo semplice e preciso le coordinate dei punti di controllo senza la necessità di attrezzature aggiuntive. Se integrato con i droni DJI supportanti RTK, questo sistema offre un flusso di lavoro completo per applicazioni di rilevamento aereo ad alta precisione.

L’app consente anche di esportare facilmente i dati raccolti come file di punti di controllo, che possono essere importati direttamente in DJI Terra per un’elaborazione rapida e efficiente. Con l’aggiunta del supporto per il calcolo PPK (Post Processed Kinematics) locale, la D-RTK 3 rappresenta una soluzione completa per i professionisti che necessitano di una precisione assoluta nelle operazioni di mappatura e rilevamento.

Versatilità e Affidabilità per Missioni di Alta Precisione

La D-RTK 3 è una stazione multifunzionale che rappresenta l’avanguardia nella tecnologia di posizionamento per droni. Con la sua capacità di operare come stazione base, stazione relay o rover station, offre una soluzione estremamente versatile per applicazioni che vanno dalla mappatura aerea all’agricoltura di precisione e alla sicurezza. La sua robustezza, combinata con un’accuratezza millimetrica e una capacità di operare in condizioni ambientali difficili, la rende ideale per affrontare le sfide più complesse in ogni settore. Con l’integrazione con DJI Terra e la DJI Enterprise App, gli operatori hanno a disposizione uno strumento potente e preciso per completare qualsiasi missione con successo.

Nella Confezione

• D-RTK 3 Multifunctional Station × 1
• Spare OcuSync Directional Antennas × 4
• USB-A to USB-C Cable× 1

Specifiche e caratteristiche tecniche

D-RTK 3:

Questa tabella sintetizza le principali caratteristiche tecniche della stazione D-RTK 3, includendo la
